详解气体灭火系统的重要阀门

文章来源：泄压口装置发布时间：2019-02-18

专业提供七氟丙烷、IG541、二氧化碳、泄压口装置,免费设计方案，咨询请点击：

1.选择阀

选择阀是组合分配系统中用来控制灭火剂释放到起火防护区的阀门。

如图左侧启动气体瓶上的选择阀对应保护区A，右侧启动气体瓶上的选择阀对应保护区B。

选择阀是一种气动快开阀，其工作原理为当控制气体推动驱动气缸活塞，带动曲柄动作，使转轴旋转，主阀处于可开启状态，在灭火剂压力作用下主阀打开，释放灭火剂，应急时，可直接扳动手柄打开选择阀，释放灭火剂。

选择阀平时都是关闭的，选择阀的启动方式有气动式和电动式。无论电动式或是气动式选择阀，均应设手动执行机构，以便在自动失灵时，仍能将阀门打开。

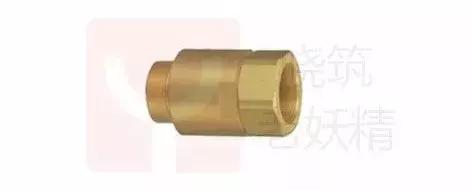

2.单向阀

单向阀是用来控制介质流向的。单向阀分为液流单向阀和气流单向阀。

液流单向阀可防止灭火剂回流到空瓶或从卸下的储瓶接口处泄漏灭火剂。

气流单向阀用以控制启动气体来开启相应阀门。

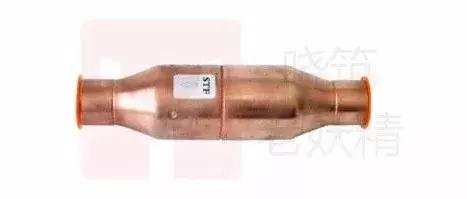

3.低泄高封阀

低泄高封阀是为了防止系统由于驱动气体泄漏的累积而引起系统的误动作而在管路中设置的阀门。它安装在系统启动管路上，正常情况下处于开启状态，只有进口压力达到设定压力时才关闭，其主要作用是排除由于气源泄漏积聚在启动管路内的气体。

4.二氧化碳灭火系统中关于选择阀的设置要求

（1）位置：在组合分配系统中，每个防护区或保护对象应设一个选择阀。选择阀应设置在储存容器间内，并应便于手动操作，方便检查维护。选择阀上应设有标明防护区的铭牌。

（2）选择阀的工作压力：高压系统不应小于12MPa，低压系统不应小于2.5MPa。

（3）启动顺序：系统在启动时，选择阀应在二氧化碳存储容器的容器阀动作之前或同时打开采用灭火剂自身作为启动气源打开的选择阀，可不受此限。

5.选择阀、单向阀安装调试

（1）选择阀

①选择阀操作手柄安装在操作面一侧，安装高度超过1.7m时采取便于操作的措施。

②选择阀的流向指示箭头要指向介质流动方向。

（2）单向阀

连接储存容器与集流管间的单向阀的流向指示箭头，应指向介质流动方向
